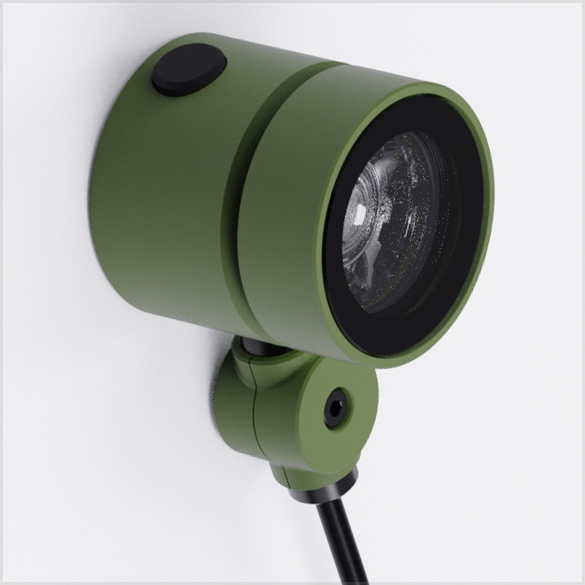

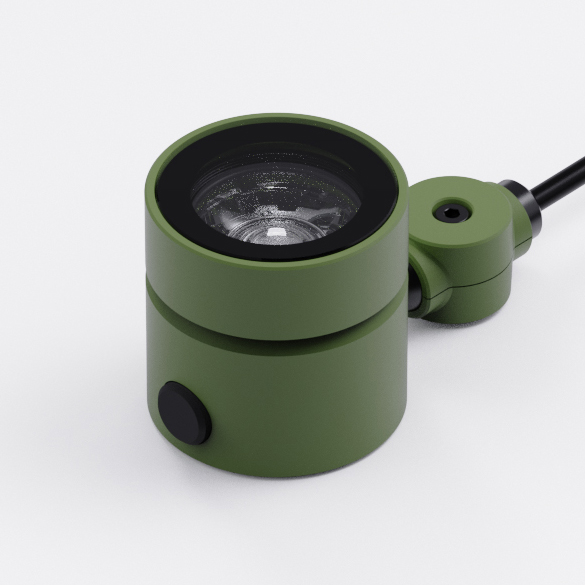

Oprawa oświetleniowa ogrodowa CATIRPEL 1xEND oliwkowo-zielony - 6W 3000K 393lm 24V FL 34° IP66-IP67 - TARGETTI

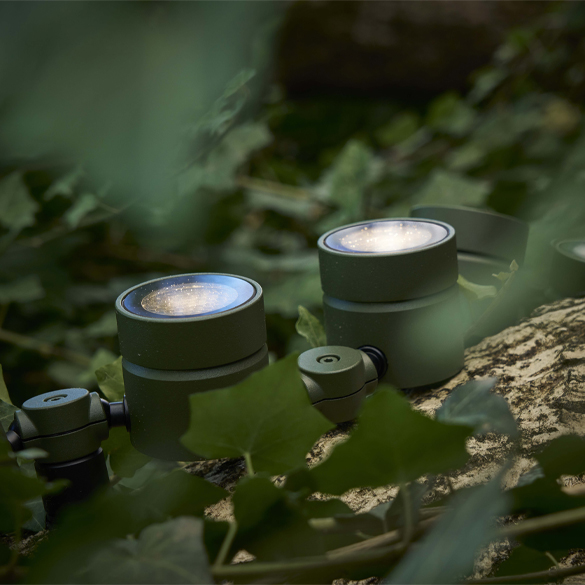

Opracowany we współpracy z firmą zajmującą się projektowaniem oświetlenia L’Observatoire International, Catirpel to 24-woltowy modułowy system z projektorami, idealny do oświetlenia natury i architektury. Porusza się falowo w przestrzeni, orientuje się, instaluje się w dowolnej pozycji, mocuje się do dowolnej powierzchni i jednocześnie znika w otoczeniu dzięki niewielkim rozmiarom i licznym dostępnym wykończeniom.

Opis produktu :

Modułowy niskonapięciowy system zewnętrzny. Dzięki swojej elastyczności może być instalowany w kontekstach zakrzywionych i nieregularnych powierzchni.

Materiał:

Wykonany jest z regulowanych projektorów, które można ustawiać w wielu kierunkach w przestrzeni, dzięki połączeniu mechanicznemu wykonanemu za pomocą przegubów sferycznych. Cylindryczne korpusy aluminiowe uzyskane w procesie obróbki CNC i zabezpieczone warstwą anodowania na czarno o minimalnej grubości 15 µ. Korpus złącza z odlewu aluminiowego z obróbką kataforetyczną. Dostępne również malowane proszkowo w kolorze oliwkowo-zielonym, miedzianym i szarym wydmowym. Hartowane, ekstra przezroczyste szkło przednie. Elastyczność korpusów optycznych o ±110° w płaszczyźnie pionowej i blokada mechaniczna. Elastyczność łańcucha względem powierzchni styku ±45°. Minimalny osiągalny promień krzywizny 95 mm z kątem 45° między projektorami. Złącza wejściowe i wyjściowe IP67 (z nylonu).

Źródło:

Wersja NSP: Emiter LED Ra90 dostępny z trzema temperaturami barwowymi. Inne wersje: Wysokowydajny układ LED Ra90 dostępny w czterech temperaturach barwowych.

Optyka:

Standardowa wersja z soczewką PMMA TIR klasy optycznej i holograficznym filtrem rozpraszającym: dostępna z otworami wiązki NSP, SP, FL, MWFL i Grazing. Wersja z rastrem: optyka składająca się z soczewki PMMA TIR klasy optycznej, holograficznego filtra rozpraszającego i czarnej aluminiowej siatki antyodblaskowej o strukturze plastra miodu; dostępna z otworami wiązki SP, FL i eliptycznym. Dostępne akcesoria optyczne do sterowania wiązką światła.

Instalacja:

Wersje IN-OUT: wstępnie ustawione do połączenia szeregowego za pomocą kabla połączeniowego do środowisk zewnętrznych (0,15 m + 0,15 m) uzupełnione o męskie/żeńskie zminiaturyzowane złącza IP67. Wersje END: element końcowy z kablem połączeniowym do środowisk zewnętrznych (0,15 m) uzupełniony o męskie zminiaturyzowane złącze IP67. Dostępne akcesoria do wielu trybów instalacji.

Zasilacz :

Do uzupełnienia o sterownik zdalny. Kable połączeniowe i złącze 3-drożne dostępne jako akcesoria. W komplecie z okablowaniem przelotowym. Maksymalne odległości systemu można znaleźć w instrukcji instalacji.

Informacje dodatkowe:

Fotometry odnoszą się do poszczególnych projektorów. Wartości dotyczące poboru mocy przez oprawę nie uwzględniają poboru mocy przez sterownik dodatkowy, który zależy od wyboru sterownika.

OPIS:

• E011BFL930OG - CATIRPEL - Modułowy niskonapięciowy system zewnętrzny. Dzięki swojej elastyczności może być instalowany w kontekstach zakrzywionych i nieregularnych powierzchni

• Wysokowydajny układ Ra90 LED Chip on Board dostępny w czterech temperaturach barwowych. Klasa efektywności energetycznej: F
• Moc znamionowa: 1X4,7W
• Strumień znamionowy: 576lm
• Wskaźnik oddawania barw: 90; Rf: 92; Rg: 101
• CCT nominalny: 3000K
• Żywotność 30000h tq+25°C: L96/B10
• Żywotność 50000h tq+25°C: L93/B10
• Żywotność 80000h tq+25°C: L90/B10
• Żywotność 100000h tq+25°C: L87/B10

CHARAKTERYSTYKA ILLUMINOTECHNICZNA:

• wersje FL: optyka wykonana z soczewki z PMMA klasy optycznej i holograficznego filtra dyfuzyjnego. Dostępne akcesoria optyczne do sterowania wiązką światła.
• Optyka: SOCZEWKA
• Kąty wiązki: FL
• Sprawność optyczna: 68%
• Strumień świetlny oprawy: 393 lm
• Skuteczność świetlna: 72 lm/W
• Bezpieczeństwo fotobiologiczne: Zgodne z grupą niskiego ryzyka RG1

CHARAKTERYSTYKA MECHANICZNA:

• Wykonana jest z regulowanych projektorów, które można orientować w wielu kierunkach w przestrzeni, dzięki połączeniu mechanicznemu wykonanemu za pomocą przegubów sferycznych. Cylindryczne korpusy aluminiowe uzyskane w procesie obróbki CNC i zabezpieczone warstwą anodowania na czarno o minimalnej grubości 15 µ. Korpus złącza z odlewanego ciśnieniowo aluminium z obróbką kataforetyczną. Hartowane, ekstra przezroczyste szkło przednie
• Elastyczność korpusów optycznych o ±110° w płaszczyźnie pionowej i blokada mechaniczna
• Elastyczność łańcucha względem powierzchni styku ±45°
• Minimalny osiągalny promień krzywizny 95 mm przy kącie 45° między projektorami
• Złącza wejściowe i wyjściowe IP67 (z nylonu)

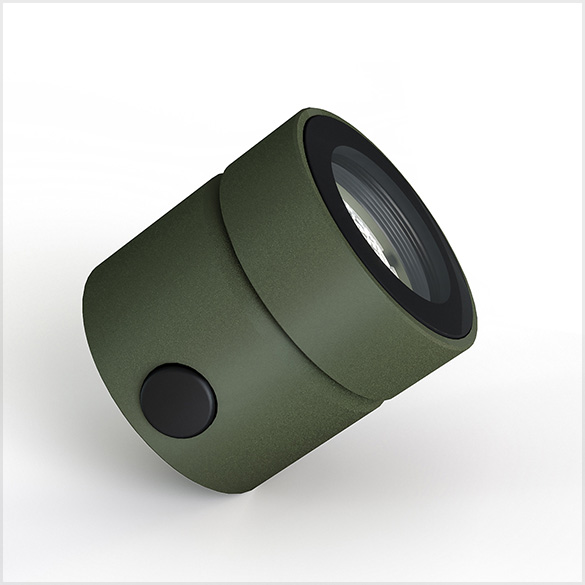

• Kolor i wykończenie: oliwkowo-zielony

• Wymiary: L=290 mm
• Waga: 0,24 kg
• Wersja: 1X END
• Stopień ochrony: IP66, IP67
• Odporność mechaniczna: IK06

CHARAKTERYSTYKA ELEKTRYCZNA:

• Należy uzupełnić o sterownik zdalny. Kable połączeniowe i złącze 3-drożne dostępne jako akcesoria. W komplecie z okablowaniem przelotowym. Zapoznaj się z instrukcją instalacji, aby uzyskać informacje o maksymalnych odległościach systemowych
• Moc oprawy: 6 W
• Zasilanie: 24 V DC
• Klasa izolacji: KLASA 3
• Klasa F: TAK
• BEZPIECZNE MIGOTANIE: PstLM=<1 i SVM=<0,4 (IEC TR 61547-1 i IEC TR 63158), aby zapewnić bardziej komfortowe i bezpieczne światło
• Temperatura otoczenia: -25°C / +35°C

INSTALACJA:

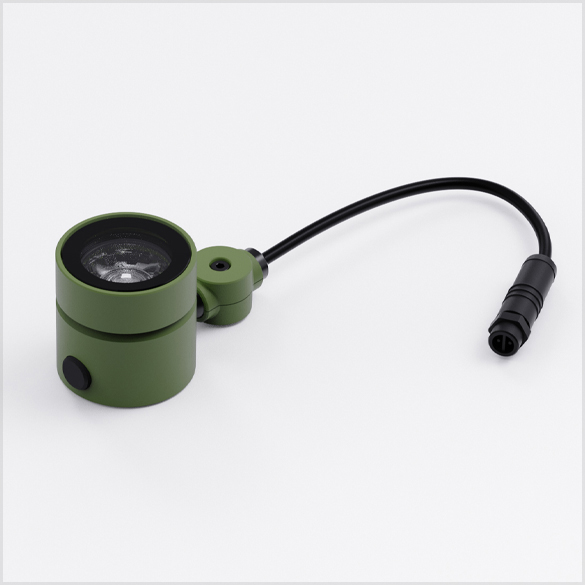

• Koniec z zewnętrznym kablem (0,15 m) zakończony męskim zminiaturyzowanym złączem IP67. Dostępne akcesoria do wielu trybów instalacji. UWAGI - Dane fotometryczne odnoszą się do poszczególnych projektorów. Wartości dotyczące poboru mocy oprawy nie uwzględniają poboru mocy sterownika akcesoriów, który zależy od wyboru sterownika
• GWARANCJA - 5 lat
• KATALOG Z AKCESORJAMI
• Oprawa bez akcesoriów ( dostępne akcesoria do instalacji - zapytaj naszego konsultanta )
